钻杆耐磨带焊接机

日期:2017/4/14 13:11:12 人气:1484

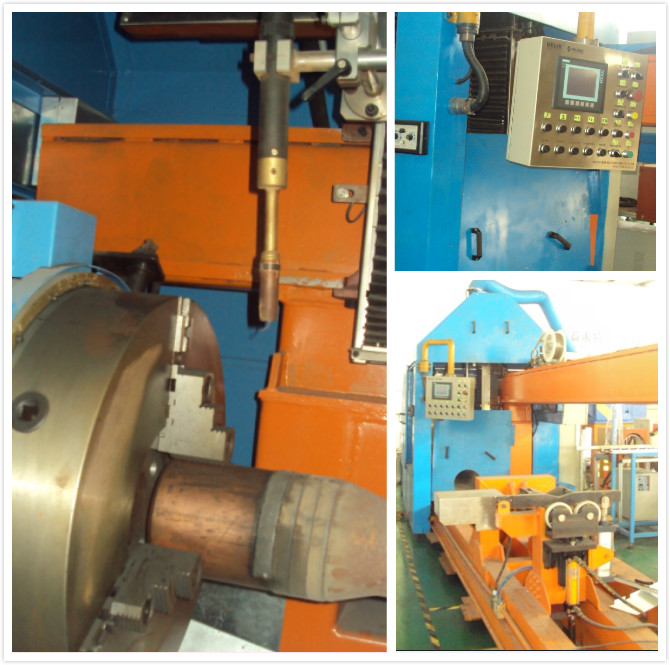

钻杆耐磨带焊接机

《石油钻杆耐磨带焊机》技术规格书



1.设备规格要求

1.1用途与范围:

1.1.1用途:用于钻杆耐磨带多段环缝自动敷焊;

1.2.2适用钻杆规格:外径80mm≤Ф≤250 mm;工件长度≤14m;工件重量≤1000kg.



1.2设备配置

1.2.1主机:含通孔动力卡盘及支撑机构,焊接系统,焊接摆动系统,机构行走系统和三维调节系统:

1.2.2该设备采用工件旋转,焊枪固定在摆动器上,电弧摆动焊接方式。

1.2.3采用熔化CO2气体保护自动焊接方式,配套松下焊接电源、专用送丝机、焊接循环冷却水箱、缺水报警功能,焊接运行过程中,电弧稳定、持续,焊接部位边缘整齐均匀;

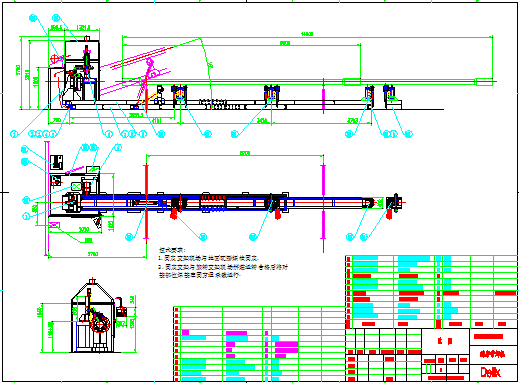

钻杆耐磨带焊接机

1.2.4钻杆18°台阶焊接功能

1.2.5中部焊接功能A:移动钻杆至焊接区钻杆中部焊接功能,;

1.2.6中部焊接功能B:焊枪移动到设备中部焊接功能;





1.2.18主要技术参数

控制电源

DC24V

焊接电源

三相 AC380V 50

焊接工件直径

Ф80~250 mm

焊枪电动升降行程

450 mm

工件有效长度

14 m

焊枪手动微调距离

X、Y±30 mm,Z向 ±50 mm

轴向移动范围

≥500 mm

主轴转速

0.1~3r/min

工件中心高

1050 mm

焊接电源

松下

摆动速度

0.1~3m/min无极可调

摆动范围

0~80 mm



2.设备组成与使用条件

2.1设备组成

石油钻杆耐磨带焊机主机(含焊接主机系统、钻杆支撑及轴向辅送系统、机架) 1

石油钻杆耐磨带焊机电控系统  1

石油钻杆耐磨带焊机液压站    1



2.2设备使用条件

2.3.1工作电源:AC380V/220V±5%    50Hz

2.3.2配电功率:50kw

2.3.3气源压力:0.5—1.0MPa

2.3.4配耗气量:<100L/min(过滤精度≤40u)

2.3.5占地空间:15,000mmx2,500mmx2,500mm(LxWxH)

2.3.6环境温度:-10~40



3.元件品牌

3.1元件品牌

3.1.1气缸采用Airtac品牌,核心气动元件(阀等)采用FESTO品牌。

3.1.2 液压站采用意大利Hydr-app品牌。

3.1.3 PLC、触摸屏、变频器采用SIEMENS品牌。低压电器元件采用Schneider/ABB/Omron品牌。

3.1.5PHOENIX接线端子、打印线号、不锈钢标牌、警示标贴。
