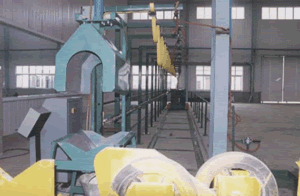

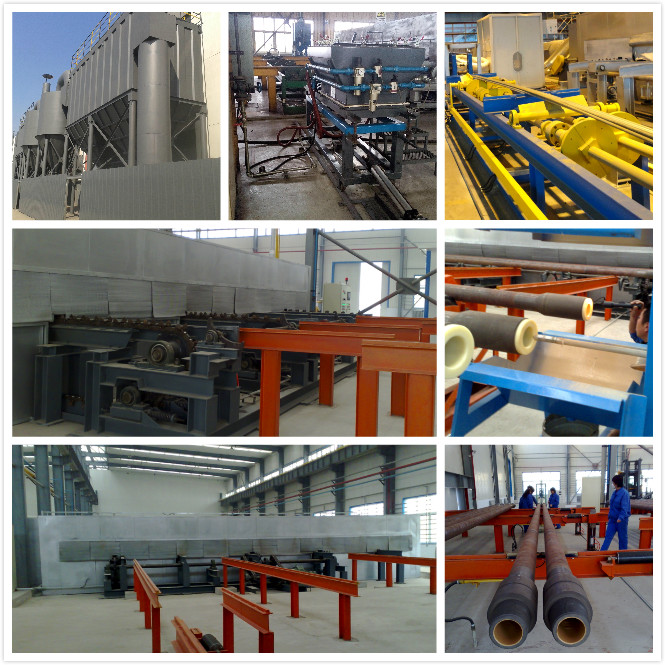

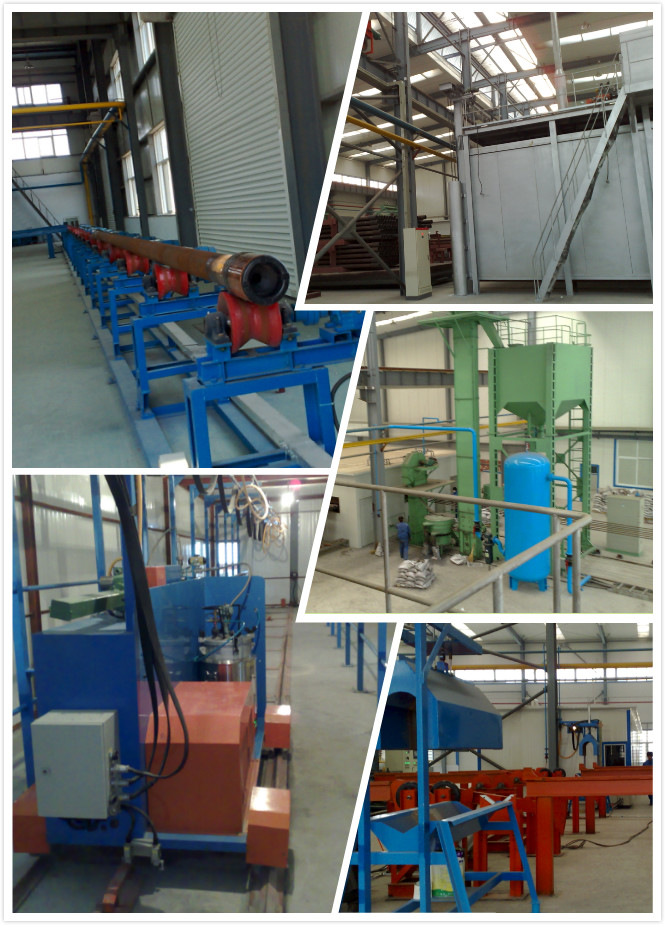

石油管道内涂层生产线

图2    热清洁炉

图3    喷砂

图4    喷涂

图5    石油管道连续烘干炉

图6    固化涂层

二、工艺特点

本工艺熔合石油管道先进的涂层最新技术及生产工艺，配备先进设备及涂料，能按照世界涂层标准，规划生产高质量的涂层产品。

三、关键设备

1. 石油管道喷涂设备

图7  石油管道内喷涂机

图8  高速喷头结构示意图

涂料经高速旋转的雾化头在离心力作用下高效雾化并粘附于管道内壁。本机溶合各机械、流体、气动、电控于一体实现离心雾化喷涂，保证涂层均匀、光亮。本机专为石油钻杆、油管内喷涂设计。

2．石油管道喷砂设备

图9  石油管道内壁喷砂设备

图10  喷砂处理后的油管

图11  喷砂处后管内表面
